Laporan Akhir 2 Modul 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1.Jurnal

2.Alat dan Bahan

3.Rangkaian Simulasi

4.Prinsip Kerja rangkaian

5.Video Rangkaian

6.Analisa

7.Link Download

1.Jurnal [Kembali]

2.Alat dan Bahan [Kembali]

-. Resistor

-. Baterai

-. Dioda

-. Alternator

-. Osiloskop

3.Rangkaian Simulasi [Kembali]

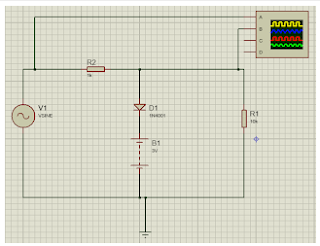

gambar clipper pemotong atas

4.Prinsip Kerja rangkaian [Kembali]

Pada rangkaian clipper pemotong atas, maka dioada akan berada dalam keadaan forward bias. Arus setengah positif akan mengalir menuju R2 1k Ohm lalu masuk ke percabangan antara R1 10k Ohm dengan dioda forward bias. Karena R1 bernilai 10k Ohm dan dioda dalam kondisi forward bias, maka arus setengah positif akan masuk ke baterai melalui dioda. Dari baterai akan kembali lagi ke kutub negatif dari Vsine dan dihasilkan sinyal positif terpotong. Pada arus setengah negatif, dioda dalam keadaan reverse bias sehingga arus setengah negatif akan mengalir melalui R1 10k Ohm sehingga  sinyal output nya akan sama dengansinyal input.

Pada rangkaian clipper pemotong bawah, dioda dalam kondisi reverse bias. Arus setengah positif akan mengalir melalui R2 1k Ohm lalu masuk ke percabangan dioda dengan R1 10k Ohm. Karena dioda dalam keadaan reverse bias, maka arus akan mengalir ke R1 10k Ohm sehingga sinyal output akan sama dengan sinyal inputnya. Pada arus setengah negatif, dioda dalam keadaan forward bias dimana resistansinya lebih kecil dari R1 sehingga arus akan masuk ke kutub negatif dari baterai dan masuk ke kaki anoda pada dioda. Arus setengah negatif masuk ke R2 sehingga dihasilkannya sinyal negatif terpotong.

5.Video Rangkaian [Kembali]

6.Analisa [Kembali]

Percobaan 2 :

1). Jelaskan prinsip kerja dari rangkaian percobaan 2

Jawab :



Pada rangkaian clipper pemotong bawah, dioda akan berada dalam keadaan forward bias terhadap arus negatif sumber. Arus negatif akan mengalir menuju battery karna hambatannya lebih kecil dari R 10kOhm . Arus dari battery akan menuju dioda dan menuju ke bagia kutub positif vsine. Pada arus positif, dioda dalam keadaan reverse bias sehingga arus positif akan mengalir melalui R 10kOhm sehingga  sinyal output nya akan sama dengan sinyal input.



Pada rangkaian clipper pemotong atas, dioda akan berada dalam keadaan forward bias terhadap arus positif sumber. Arus positif akan mengalir menuju resistor 1 kOhm lalu masuk ke percabangan tengah dan menuju ke dioda yang dalam kondisi forward bias hal ini disebabkan oleh sifat arus yang akan mengalir ke hambatan yang lebih rendah. Arus dioda akan ke battery dan menuju ke bagian kutub negatif vsine. Pada arus negatif, dioda dalam keadaan reverse bias sehingga arus negatif akan mengalir melalui R 10kOhm sehingga  sinyal output nya akan sama dengan sinyal input.



2). Apa pengaruh besarnya R pada rangkaian terhadap sinyal output clipper

Jawab :

Pengaruhnya terhadap sinyal output rangkaian ketika frequensi dan amplitudo semakin besar nilainya. Pada tegangan peak to peak yang dihasilkan sinyal ouput akan semakin besar gelombangnya.



3). Apa pengaruh besarnya tegangan dan frekuensi pada sumber AC terhadap sinyal keluaran clipper

Jawab :

Tegangan output sebanding dengan tegangan sumber AC dan frekuensi output sebanding dengan frekuensi sumber AC. sehingga dapat disimpulkan bahwa tegangan dan frekuensi pada sumber AC berbanding lurus terhadap keluaran sinyal clipper.

Kapasitor adalah komponen elektronika yang mempunyai kemampuan menyimpan elektron-elektron selama waktu yang tertentu atau komponen elektronika yang digunakan untuk menyimpan muatan listrik yang terdiri dari dua konduktor dan di pisahkan oleh bahan penyekat (bahan dielektrik) tiap konduktor di sebut keping.

7.Link Download [Kembali]

File Rangkaian - download disini

File Video - download disini

File HTML - download disini
